TR Cobot
Il compagno ideale
per i processi di saldatura
I robot collaborativi Fanuc della serie CRX, integrati nei sistemi Tecnorobot, rappresentano un prodotto all’avanguardia e di riferimento nel settore della saldatura collaborativa.
“UN MONDO IN CUI GLI OPERATORI LAVORANO INSIEME AI COBOT.”
In questo modo, i Cobot possono eseguire il lavoro usurante e ripetitivo, aprendo la possibilità agli operatori di dedicarsi ad attività meno gravose, più specializzate e valorizzanti.
Integrati negli ambienti di produzione esistenti, i Cobot collaborano direttamente con gli operatori, diventando una parte integrante del team.
Vantaggi
della saldatura
con il TR COBOT
Tempo
Costi
01. Risparmio
| Processo di saldatura | MIG | MAG | ||
| Filo di saldatura | SOLID WIRE 1.2mm | ||
| Materiale | S 235 | ||
| Spessore spalla | 15 MM | ||
| Spessore tubo | 4 MM | ||
| Posizione | PB | ||
| Numero pezzi/giorno | 300 | ||
| Ore di produzione | 8 |
| ciclo di lavoro | manuale | Trcobot | |
|---|---|---|---|
| Voltaggio (Volt) | 26 | 26 | |
| Amperaggio (Ampere) | 240 | 240 | |
| Lunghezza saldature (mm) | 400 | 400 | |
| Velocità di saldatura (mm) | 6 | 6 | |
| Numero di saldature | 4 | 4 | |
| Tempo arco acceso (sec) | 267 | 267 | |
| Efficenza (%) | 35 | 75 | |
| Totale tempo di saldatura con efficenza (sec) | 762 | 356 | |
| Costo Orario Saldatore Qualificato (€/h) | 42 | 30 | |
| Numero pezzi ora | 4,725 | 10,13 | |
| Totale costo pezzo (€) | 8,89 | 2,96 | |
02. Programmazione
La nuova modalità di programmazione del Cobot DRAG & DROP tramite tablet – con display touch screen da 12” – rappresenta uno strumento intuitivo e semplice, utilizzabile da tutti gli operatori, anche i meno esperti.
La parte elettrica, completamente sviluppata e montata in Italia, è pienamente conforme ai requisiti della marcatura CE. Il dispositivo laser è perfettamente in linea con le caratteristiche definite dalla Classe 4 della norma IEC 60825..

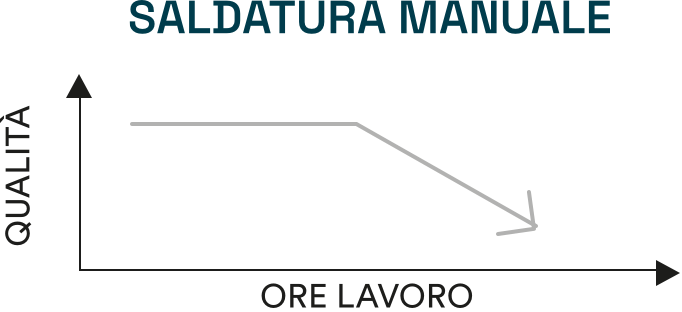

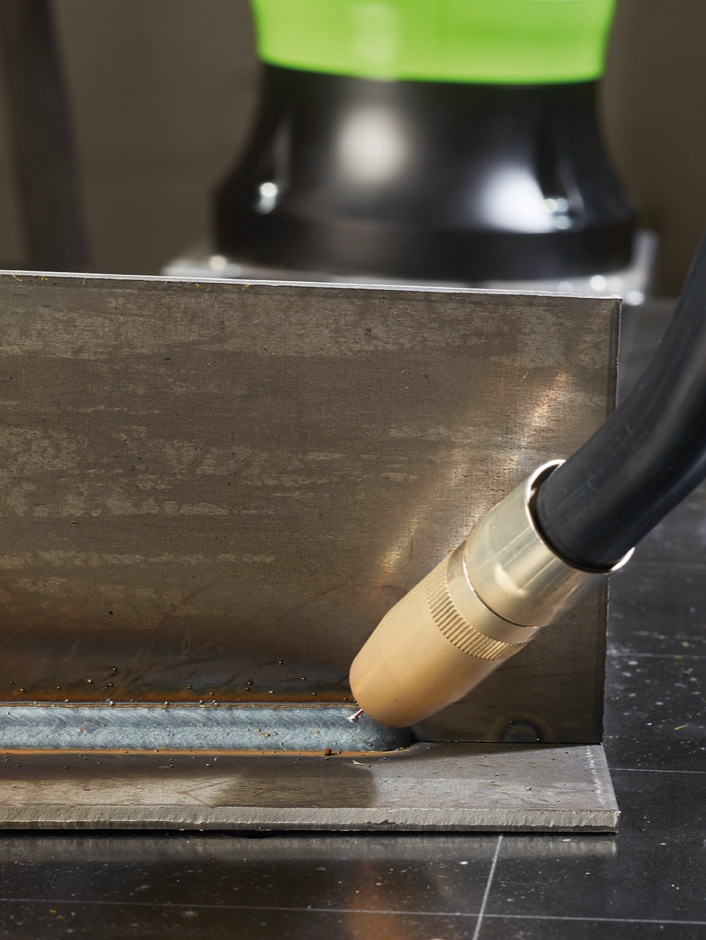

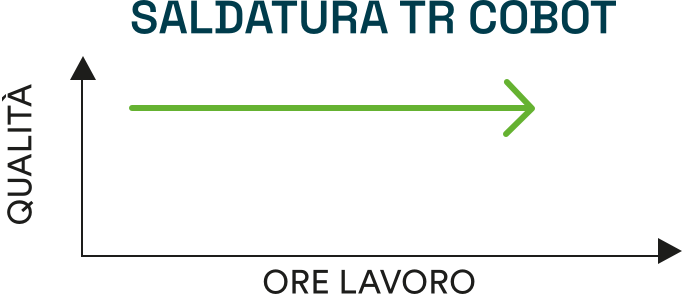

03. Qualità
Grazie alla ripetibilità garantita dal robot, la qualità della saldatura rimane costante nel tempo.

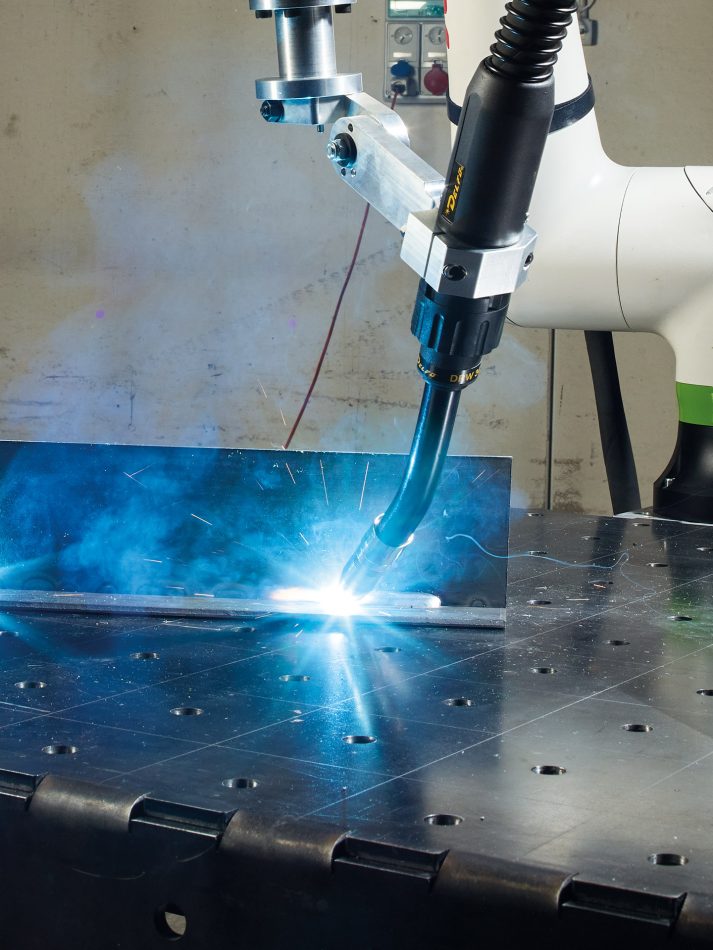

04. Sicurezza
Sensori altamente sensibili consentono di attivare immediatamente l’arresto di sicurezza in caso di contatto con un ostacolo. Questa funzione è certificata secondo
lo standard ISO10218-1 (incluso ISO/TS15066).
La parte elettrica, completamente sviluppata e montata in Italia, è pienamente conforme ai requisiti della marcatura CE. Il dispositivo laser è perfettamente in linea con le caratteristiche definite dalla Classe 4 della norma IEC 60825..
05. Flessibilità
In particolare, il robot collaborativo CRX-10iA/L ha una capacità di carico utile di 10 kg, un raggio di azione di
1.418 mm e un movimento di ribaltamento esclusivo.
Il design leggero e compatto del TRCobot consente un’agevole integrazione in qualsiasi area di lavoro o sistema esistente, senza la necessità di gru o dispositivi di sollevamento. Tutti questi vantaggi aiutano le aziende a ridurre i costi, risparmiare spazio prezioso e migliorare i profitti.

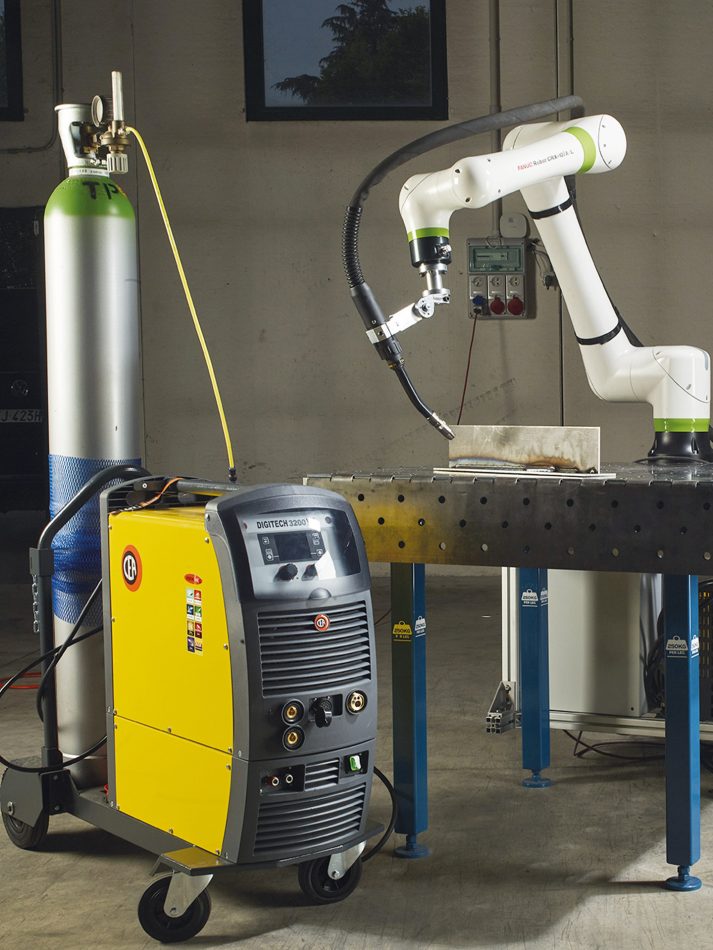

Gruppo salDatura
I processi disponibili per saldatura
MIG-MAG con allestimento CEA.
MIG-MAG con allestimento CEA.
MIG | MAG
Vision. PIPE
Vision. POWER
Vision. ULTRASPEED
Vision. COLD
Caratteristiche tecniche
| TECNOROBOT DIGITECH VP2 | 3200 | 4000 | 5000 | |
|---|---|---|---|---|
| DATI TECNICI | ||||
| Fattore di potenza / cos φ | 0,62/0,99 | 0,66/0,99 | 0,66/0,99 | |
| Rendimento | 0,82 | 0,85 | 0,85 | |
| Tensione secondaria a vuoto | V | 62 | 70 | 70 |
| Campo di regolazione | A | 10-330 | 10-400 | 10-500 |
| Corrente utilizzabile al (40°) | A 100% | 280 | 350 | 380 |
| A 60% | 300 | 400 | 460 | |
| A x % | 330 (40%) | 500 (50%) | ||
Tutte le configurazioni TR COBOT possono essere allestite per la saldatura Mig-Mag e Tig.

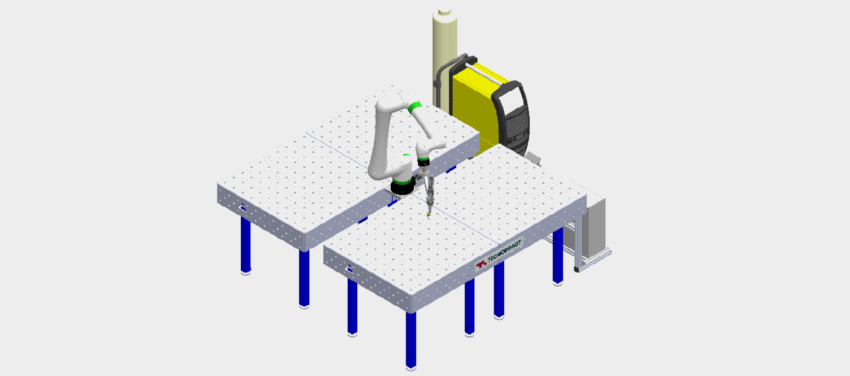

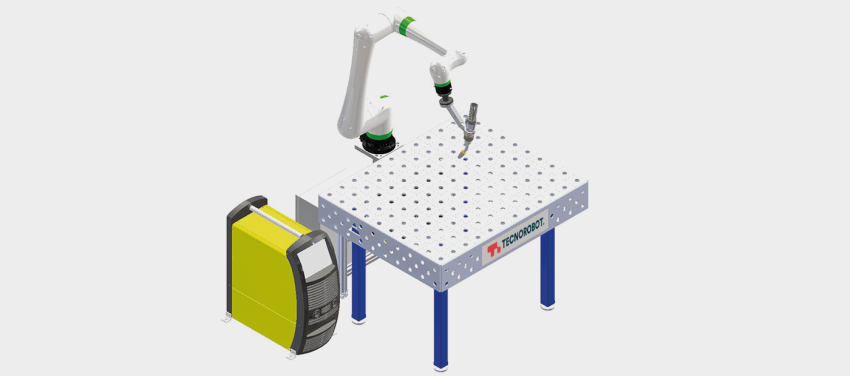

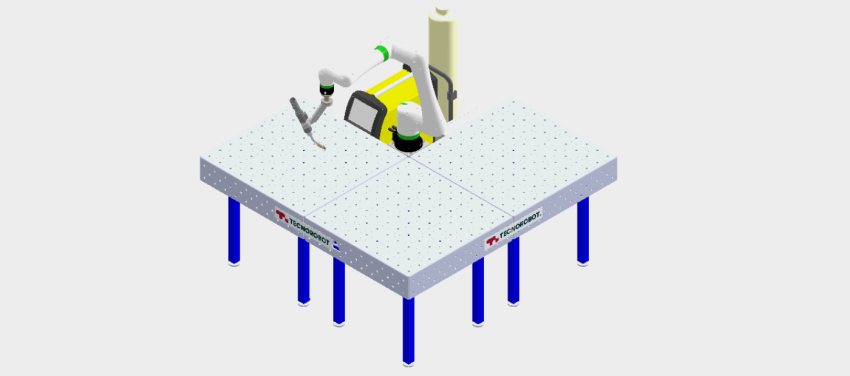

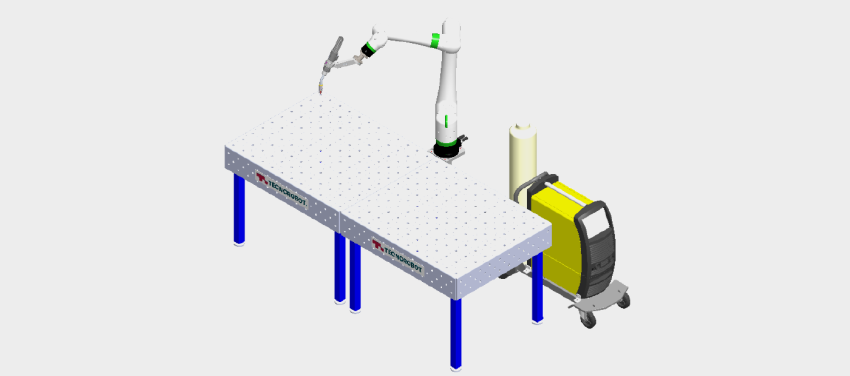

LAYOUT OPTIONS
Service
Offriamo un servizio post-vendita completo e reattivo, garantendo assistenza tecnica qualificata, manutenzione e supporto continuo per ottimizzare le prestazioni dei vostri impianti robotizzati e assicurare la massima efficienza operativa.
