TR Ready
Soluzioni per la Saldatura Robotizzata

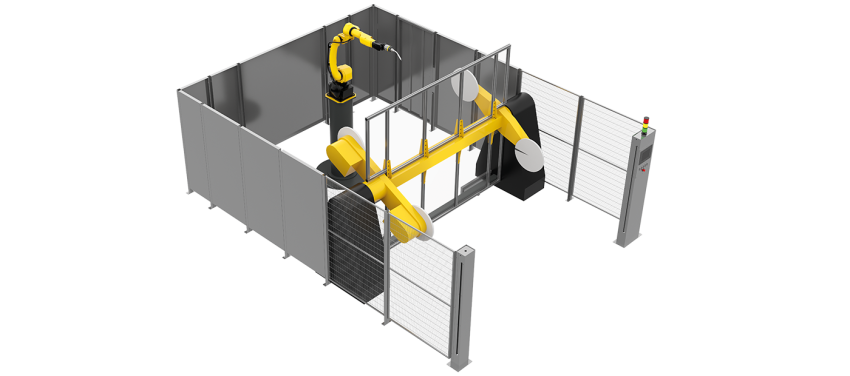

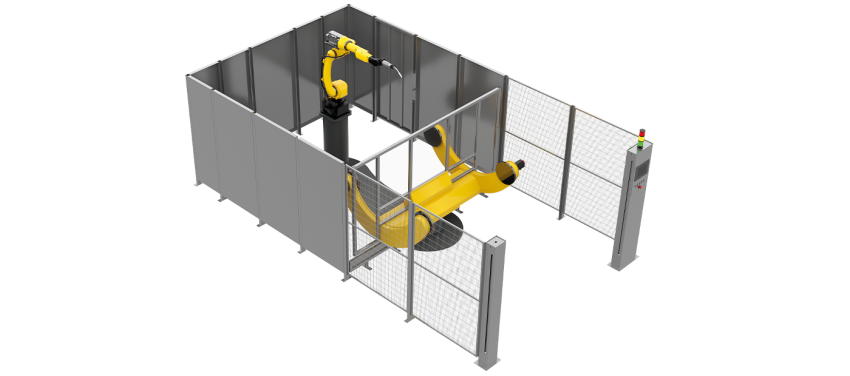

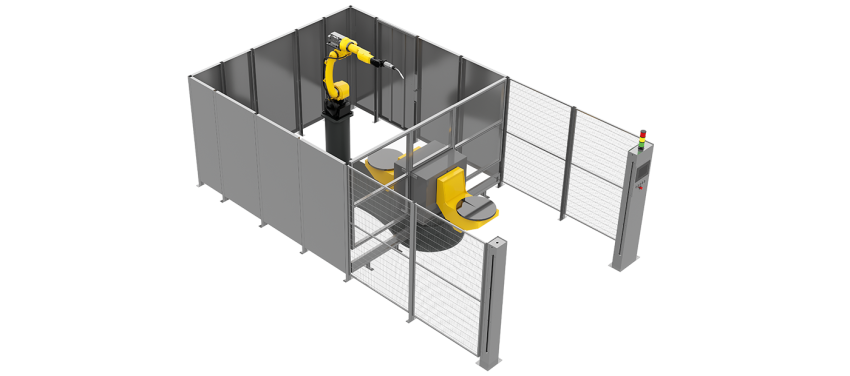

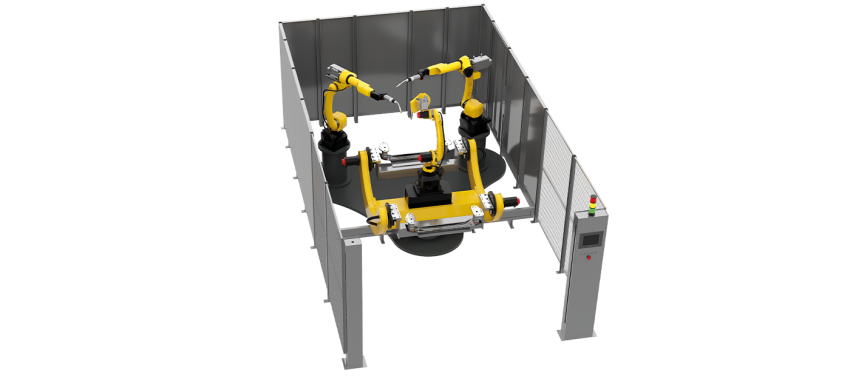

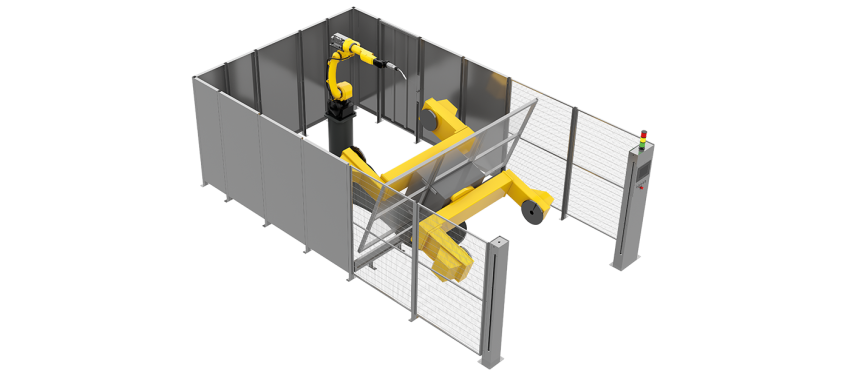

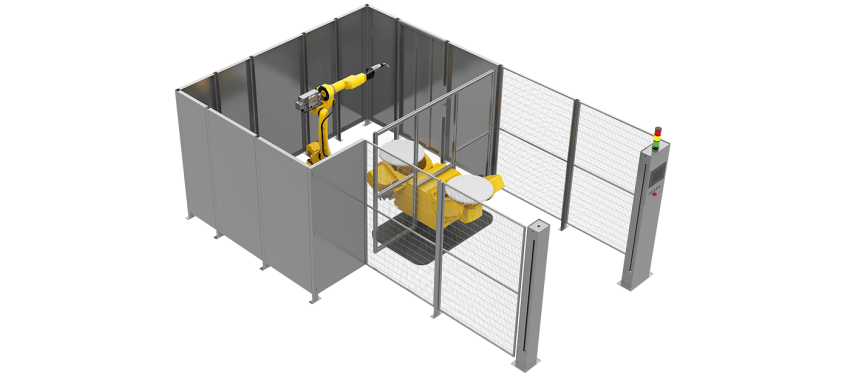

Le celle della serie TR READY rappresentano la soluzione Tecnorobot all’avanguardia per garantire elevata efficienza produttiva e gestione semplice ed efficace da parte dell’operatore.
Le celle standard integrano componenti di altissimo livello qualitativo:
- I robot Fanuc della serie Arc Mate
- Il gruppo sicurezze Hardware e Software
- Il gruppo TR Supervisor Industry 4.0
- Il gruppo di saldatura Cea
- La cappa di aspirazione fumi
L’interfaccia HMI con pannello touch da 15” mette a disposizione dell’operatore una gestione intuitiva, semplice ed efficace della tecnologia, attraverso layout grafici vocati alla massima usabilità possibile.

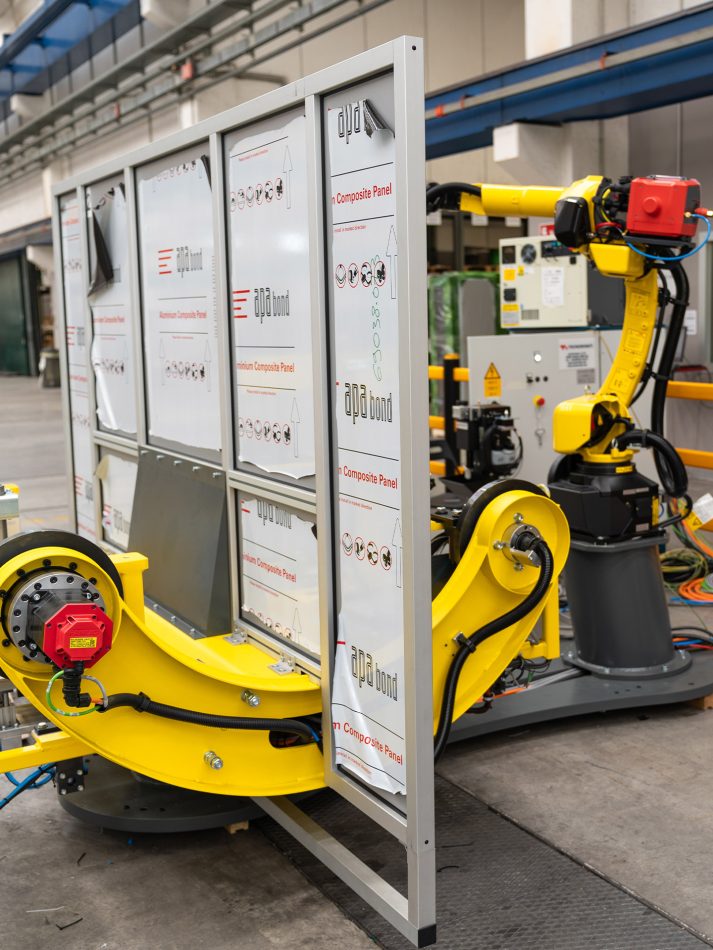

Oltre alla dotazione standard è possibile integrare l’isola robotizzata della serie TR READY con attrezzature personalizzate, create appositamente per soddisfare le esigenze specifiche di movimentazione e manipolazione del pezzo del cliente. I Plc integrato nel robot chiamato PMC, collegato al Bus di campo – Ethernet IP, Profibus, Devicenet e altri – consente una gestione completa delle attrezzature installate controllando:
- La presenza dei componenti tramite sensori
- Il sistema di marcatura
- L’apertura/chiusura dei bloccaggi pneumatici
Queste attrezzature personalizzate vanno ben oltre le configurazioni di base, offrendo soluzioni avanzate e sofisticate per mantenere una posizione precisa e stabile del pezzo durante le lavorazioni.
La nostra esperienza nel settore ci consente di sviluppare attrezzature altamente performanti, che combinano tecnologie all’avanguardia con un design innovativo.
Ogni attrezzatura personalizzata viene progettata tenendo conto dei requisiti specifici del cliente, garantendo un’adeguata adattabilità e facilità d’uso.
Gruppo saldatura
Il gruppo di saldatura è completamente integrato con il robot, e tramite la TP del robot è possibile gestire tutte le funzioni del generatore, selezionando le diverse curve e impostando i vari parametri.
Inoltre, durante il processo di saldatura, è possibile modificare i parametri in tempo reale grazie alla funzione “On the Fly”. Il feedback della macchina consente di monitorare l’andamento della fusione e calibrare i vari parametri.
Sono disponibili due allestimenti: uno per la saldatura Mig-Mag e l’altro per la saldatura Tig.
Nel gruppo di saldatura per la versione Mig-Mag, troviamo:
- Generatore Cea Digitech R di varia potenza
- Gruppo di raffreddamento per la torcia
- Set di processi di saldatura il taglio del filo
- Gruppo Traina filo posto sul terzo asse del robot
- Torcia di saldatura
- Gruppo di pulizia torcia con apparecchiatura per
Nel gruppo di saldatura per la versione Tig, troviamo:
- Generatore Cea Matrix R di varia potenza
- Torcia di saldatura
- Gruppo di raffreddamento per la torcia
- Set di processi di saldatura
processi
MIG | MAG
Vision. PIPE
Vision. POWER
Vision. ULTRASPEED
Vision. COLD
MIG pulsato
Vision. PULSE-UP
Vision. RUN
Vision. POWER
Gruppo roBot
Nelle celle della serie TR READY, integrando i robot Fanuc della serie ARC MATE, Tecnorobot è in grado di selezionare ed integrare il robot più idoneo in base al campo di lavoro, con una portata di carico ottimale in tutti i modelli.
La serie Arc Mate, con il suo avanguardistico design a polso cavo, garantisce un’affidabilità superiore al 90% per il fascio cavi. Il sistema di protezione del fasciame della torcia, che passa all’interno del braccio robot, riduce al minimo gli stress rotativi, assicurando un’elevata durata nel tempo.
Il controllore nella versione R30iBPlus ci consente di gestire numerosi motori ausiliari necessari per il controllo dei posizionatori. Il software Fanuc Arc Tool, in sinergia con il Plug In Cea, si dimostra uno strumento potente e intuitivo, facile da utilizzare.
- Arc Mate 100iD
Raggio: 1441 mm
Ripetibilità: ± 0,02*
Portata: 12 Kg - Arc Mate 100iD/10L
Raggio: 1636 mm
Ripetibilità: ± 0,03*
Portata: 10 Kg - Arc Mate 100iD/8L
Raggio: 2032 mm
Ripetibilità: ± 0,03*
Portata: 8 Kg
TR supervisor Industry 4.0
Trasforma la tua industria con l’INDUSTRY 4.0: soluzioni software su misura, gestione avanzata, monitoraggio in tempo reale e integrazione completa!
Range Di prodotto
Service
Offriamo un servizio post-vendita completo e reattivo, garantendo assistenza tecnica qualificata, manutenzione e supporto continuo per ottimizzare le prestazioni dei vostri impianti robotizzati e assicurare la massima efficienza operativa.
